Avtomatik quvurlarni qadoqlash mashinalari

AVTOMATIK BORU QO'LLASH MASHINASI

Men . Xulosa :

1) Bu avtomatik plastik quvurlarni ishlab chiqarish liniyasi quvurlarni qadoqlashning yuqori avtomatlashtirish ehtiyojlarini qondirish uchun zamonaviy plastik quvurlar ishlab chiqaruvchilar uchun mo'ljallangan to'liq avtomatik echimdir.

2) Mashina asosan quvurlarni ro'yxatga olish va yig'ish tizimini, quvur to'plamini chizish tizimini, quvurlarni to'plash tizimini va savat tizimiga tushirishni o'z ichiga oladi va hokazo. Bunga hisoblash, yig'ish, to'plash, tayoq, sumka va tushirishni avtomatik tarzda savatchaga avtomatik ravishda kiritish mumkin. maxsus quvur spesifikasyonları.

3) Ushbu jihoz umumiy nazorat stolida nazorat qilinadi va har bir qism alohida nazorat qilinishi mumkin.

4) Ushbu uskunaning tezligi trubka ekstruziyasi chizig'i tezligiga mos kelishi kerak.

II . TEXNIKA PROCESSI TANZI:

* Quvurlar extrusion mashinaning oxiridan quvurlarni hisoblash va birlashma tizimiga birma-bir tushiriladi. Quvurlarni hisoblash, yig'ish va dastlabki moslashtirish vazifalari yakunlanadi.

* Ko'targaningizdan so'ng, bir yoki bir nechta quvur quvurlarni yig'ish tizimiga o'tadi.

* Ikkalasini moslashtirish tizimi quvurlarni ikkinchi marta aylantiradi. Quvurli shamlardan siqish tizimi quvurlarni qattiq ushlab turadi.

* Uzoqlashtirilgan o'rash tizimiga tayanib, quvurlarni bog'lab qo'yish kerak.

* Cho'zgandan keyin trubka shishasi torbalanish uchun torbalanish tizimiga kiradi. Paketlangan quvur shamasi tiqilib qolgandan so'ng tushirish sistemasi bilan savatga sepiladi va tushiriladi.

* Basket savdoga qo'yiladi va qo'l bilan o'z vaqtida olib ketiladi.

III . Batafsil tavsif

1. Hisoblash va yig'ish tizimi

(faqat rasm uchun rasm)

* Quvur extruder quvurlarni hisoblash va yig'ish tizimiga ega.

* Bu saqlash va hisoblash funktsiyasi va boshqalar.

* Quvurlarni muntazam ravishda tashlab qo'yishi mumkin bo'lgan lateral ko'rsatmalar mavjud.

* Bu turli OD quvurlar bilan ishlash mumkin.

* Ushbu tizim quvur uchlari tizimni birlashtirib, eski va siqish sistemasini birlashtiradi va boshqalardan iborat.

* U quvur uchlarini tekislashi mumkin.

* U quvurlarni paketga aylantirishi mumkin.

* Keyinchalik chim o'ynash va mustahkamlash uchun shart-sharoitlar yaratish uchun quvur to'plamini mahkamlashi mumkin.

* Mahsulot sirtini samarali himoya qiluvchi trubka kontaktlari uchun moslashuvchan materiallar.

2. Cho'zish va chizish tizimi

(faqat rasm uchun rasm)

* Strapping tizimi strapch o'rash mashinasining ikkita to'plamidan iborat bo'lib, u quvurli sumkalarni uzatadi.

* LLDPE streç plyonkasi quvur shamg'ilini bog'lash uchun ishlatiladi.

* Qattiq alyuminiy halqalar xavfsiz va barqaror ishlashni ta'minlaydi.

* Alyuminiy halqani inverter tomonidan nazorat qilinadi.

* PU ishqalanish g'ildiragi aşınmaya qarshi va bardoshli bo'ladi.

* Kino tarangligi sozlanishi.

* Mexanik qo'l avtomatik ravishda plyonkani oziqlantiradi va pasaytiradi.

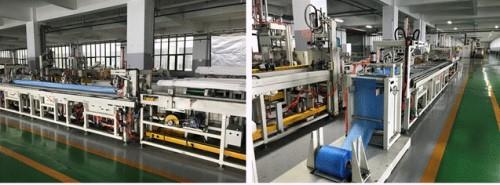

3. Avtomatik bagajlash tizimi

(Rasmlar faqat ma'lumot uchun)

* Ushbu tizim quvur to'plamini plastik qoplarga joylashtirishi va muhrlanishi mumkin.

* Ushbu tizimning ishlashi oson va bagaj tez va aniqdir.

* Avtomatlashtirilgan sumka, avtomatik bagaj va avtomatik sızdırmazlık va hokazo.

* Paket materiallari sumka rulosidir.

* Sızdırmazlık tartibi: katlamadan keyin issiq sızdırmazlık / avtomatik tikuv / yopishqoq lenta.

4. Savdo tizimiga tushirish

(Rasm faqat mos yozuvlar uchun)

* Ushbu tizim, qadoqlangan quvur to'plamini savatga yuborishi mumkin bo'lgan oxirgi uskunalardir.

* Lifting tizimi, bir tomondan erkin tushish uchun paketli quvur to'plamini ko'tarishi mumkin.

* Mahsulotlarni samarali himoya qilish uchun tushirish bufer tizimiga ega.

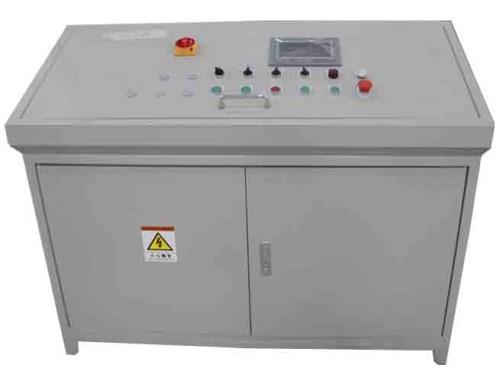

5. Boshqarish tizimi

(faqat rasm uchun rasm)

* PLC dasturlash va HMI (sensorli ekran) boshqaruv tizimi.

* Ikki ishchi rejimi: Avto / qo'lda.

* Sensorli ekranga, masalan, kolba OD, uzunlik, halqa tezligi, konveyer tezligi va boshqalar.

* Qachon yuzaga kelganida xatolarni ko'rsatadigan avtomatik signal.

* Mustaqil boshqarish kabineti ishlatish va texnik xizmat ko'rsatish uchun moslashuvchan.

* Standart IEC204 bilan tanishish.

IV . TEXNIK MA'LUMOTLAR:

Mashina qo'llanmalari:
